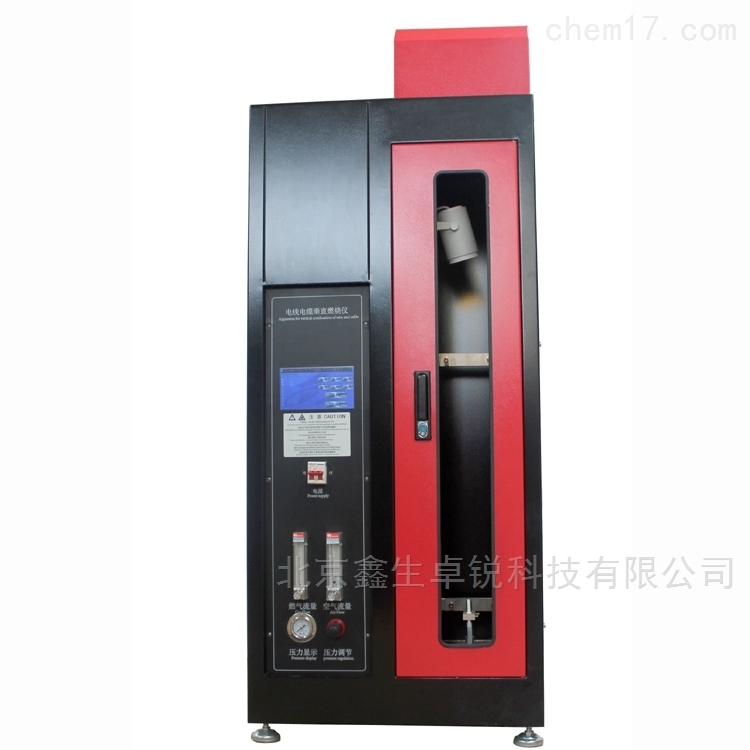

电线电缆垂直燃烧测试仪

更新时间:2024-03-19

简要描述:

单根电线电缆垂直燃烧试验仪主要针对导体直径大于8mm(截面积大于0.5mm2)或小于8mm(截面积小于0.5mm2)的单根电线电缆的可燃性能进行评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生 产和质检部门。

产品厂地:北京市厂商性质:生产厂家浏览量:917
品牌其他品牌价格区间1万-5万
产地类别国产应用领域环保,化工,能源,建材
  电线电缆垂直燃烧仪主要针对导体直径大于8mm(截面积大于0.5mm2)或小于8mm(截面积小于0.5mm2)的单根电线电缆的可燃性能进行评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门。该款采用了GB18380.12-2008附录B中关于空气混合结构部分的推荐的产品结构,细节上也满足质检单位验收需求。

  电线电缆垂直燃烧仪的控制面板介绍:

  1、电源:总电源的闭合和切断。

  2、点火:按下时,打开燃气开关,同时加载电热丝加热电流。点燃火焰后松开,切断电热丝加热电流。

  3、火焰调节:调节燃气的流量,调节火焰。

  4、点火器始动、点火器返回:手动控制火焰的伸出和缩回,调节火焰后将火焰伸出到试验位置。结束后按下“点火器返回”,火焰缩回至点火位置,并自动切断燃气气源。

  5、头模始动、头模返回:按下“头模始动”头模从其实位置(内侧)以固定速率转动,触动位置开关后停止。结束后按下“头模返回”,头模恢复至出发位置。

  6、续燃停止:头模转动停止之后,“续燃时间”计时器自动计时,按下“续燃停止”计时结束,同时“阴燃时间”自动开始计时。按下本按钮也可以强行切断燃气。

  7、阴燃停止:停止“阴燃时间”计时。

  8、清零:计时显示的停止和清零。

  9、火焰温度:显示火焰的温度。

  10、续燃时间、阴燃时间:显示样品续燃的时间和阴燃的时间。

  一直按住“点火”按钮,调节丙烷中压阀“压力调节”旋钮(按照旋钮端部指示“+”方向旋转为增加,“-”方向旋转为减少来调节),使仪器箱顶部压力表指针指在20kPa。

  此时点火电阻丝已变红,待点燃点火器后再松开“点火”按钮。点火困难时,请调节“火焰调节”按钮,顺时针方向为减少可燃气体流量,逆时针方向为增加可燃气体流量。若因故未能点火成功,为防止燃气继续通入引起爆炸,按一下“续燃停止”进行断气,之后按一下“清零”恢复初始状态。


  接下来,我们就来了解下电线电缆垂直燃烧仪维护保养方法:

  1、每天正式实验前,务必将空氧弹充足气,置入水中浸没数分钟,以观察氧弹的密封性能是否良好,保证测试结果的可靠性。

  2、每次实验完毕后,务必将氧弹的各部件用蒸馏水冲洗干净并用毛巾擦干。

  3、若发现氧弹漏气,则换上备用密封圈;否则,不能使用。

  4、若发现氧弹螺纹滑丝,则禁止再使用该氧弹。

  5、氧弹应定期检查,每年至少一次水压实验。

  6、坩埚使用后应清洗干净,应放在电炉上高温烘烤3~5分钟。

  7、从内桶中取放氧弹时必须小心,防止因碰撞或跌落损坏内桶。

  主要技术参数:

  1.七寸全彩可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能

  2.自动化程度高:自动记录试验时间,自动显试结果,自动计时,自动点火,施焰结束后本生灯自动退回,可选择是否关闭燃气

  3.启动时可选择是否自动点火;启动、停止、燃气、计时、点火、保存、保存、照明、排风均通过触摸屏控制实现,指尖轻触即可完成试验

  4.计时按钮配合PLC自动记录储存燃烧耗时间

  5.试验时间系统自动记录,并生成试验结果

  6.燃烧器:内径Φ9.5mm ± 0.5mm

  7.试验倾角: 45° 式样横梁可前后移动,根据式样粗细调节与本生灯的位置;

  8.火焰高度:20mm ± 2mm 到190mm±1mm可调

  9.施焰时间: 0-999.9s±0.1s可调

  10.燃烧气体: 95% 丙烷气( 一般情况可采用液化石油气代替 )

  11.燃气:采用高纯度丙烷气或石油液化气(用户自备);

  12.被试验电线电缆长度:600±25mm;

  13.被试验电线电缆外径:导体直径大于0.8mm或截面积大于0.5mm2

  14.本装置应安放在不通风且温度为(23±10)℃的环境中进行试

  15.燃烧喷灯标准功率:1KW;

  16.电源电压:220V/50Hz

  17.燃气流量:0-1L/min

  18.空气流量:1.5-15L/min

  19. 箱体材料:钢板静电喷涂  (可指定不锈钢材质机箱)

  20.设备外形尺寸:长60 cm 宽45cm  高156cm
